Serie ASF Pasamuros de Presión y Vacío para Sensores de Autoclaves

¿Necesita ayuda para seleccionar el Pasamuros?

Contacte con nuestros ingenieros en el 91 840 6692 o envíennos un email

Estos pasamuros estancos están diseñados para su utilización en esterilizadores y autoclaves, realizando un sellado hermético tanto de sensores como cables de instrumentación.

Los pasamuros estancos de la serie ASF sellan nuestro cable especial "single shot" para autoclave, aislado con PTFE y totalmente hermético a gases, vapores y líquidos. Disponibles para termopares tipo K, J, T y N.

Disponibles en 3 tipos de rosca (tamaños de 2 a 4): 1/4”, 1/2”y 3/4” gas cónica o NPT asi como roscas ISO, SAE o UNF.

Fácil instalación y montaje, los elementos pueden ser ajustados, desmontados y sustituidos siempre que no estén bajo condiciones de presión.

Los termopares pueden ser suministrados con o sin la unión caliente realizada.

  • Sellado de termopares herméticos especiales para autoclaves
  • La profundidad de inmersión de cada termopar es fácilmente ajustable
  • Disponibles en 3 tamaños
  • Rango de presión: desde vacío a 3 bar
  • Rango de temperatura: desde -40 a +225°C
  • Fabricados en acero 316L (ver arriba)
  • Componentes internos reutilizables y remplazable
Cuerpo Estándar (Tapa Estilo 'A') Rosca de Extensión (Cap B) Versión sin Rosca - Opción para Soldar Bridas
Pasamuros estándar con una única rosca para montaje a proceso. Pasamuros terminado en una tapa con rosca para fijar un cabezal o tubo de extensión (conduit) en el extremo opuesto de la rosca a proceso. Pasamuros suministrado sin rosca para ser soldados a proceso. Especificar "WELD" en el tamaño de rosca al referenciarlo. Para una terminación de unión con acoplamiento bridado en el proceso, see Brida (opcional) for details of the Bridas available as Estándar.
Tamaño 2 (Rosca 1/4" o equivalente) Tamaño 3 (Rosca 1/2" o equivalente) Tamaño 4 (Rosca 3/4" o equivalente)
Tamaños de rosca estándar Tamaños de rosca estándar Tamaños de rosca estándar
1/4" BSPT, 1/4" BSPP, 1/4" NPT 1/2" BSPT, 1/2" BSPP, 1/2" NPT 3/4" BSPT, 3/4" BSPP, 3/4" NPT
Otras roscas alternativas Otras roscas alternativas Otras roscas alternativas
M10x1.0, 7/16" UNF-20 3/8" BSPT, 3/8" BSPP, 3/8" NPT M22x1.5, 3/4" SAE-16, 7/8" UNF-14
M12x1.5, 1/2" UNF-20 M14x1.5, 7/16" SAE-20, 9/16" UNF-18 M24x2.0, 7/8" SAE-14, 1" UNF-14
  M16x1.5, 1/2" SAE-20, 5/8" UNF-18
M20x1.5, 9/16" SAE-24, 3/4" UNF-16
Sellante Código Color Ejemplo Rango de temperatura Reutilizable Definición y propiedades del material

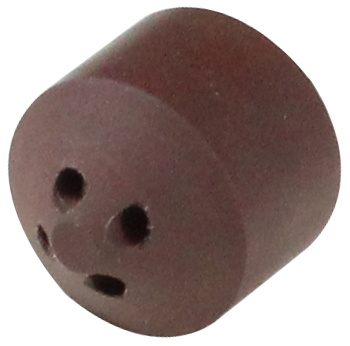

Viton® V Marrón -40°C a +225°C
(Puntualmente a +285°C)		 Si

Fluorelastómero. Resistente a los hidrocarburos, productos químicos corrosivos, petróleo, disolventes, productos ácidos y básicos. Bajo coeficiente de penetración. Buena resistencia mecánica a altas temperaturas.
Estilo A (Estándar) Descripción Estilo B Descripción

Estándar		 Pasamuros estándar con rosca única para montaje a proceso.

Pasamuros estándar estilo B con rosca de extensión para montaje de cabezal o tubo de extensión (conduit). La rosca es la misma que la de proceso salvo que se indique lo contrario.

En caso de necesitar una rosca diferente a la de proceso, por favor indicar la rosca requerida después de la “B” en la referencia, por ejemplo:
ASF2 - 1/4" BSPT - K-IEC - 3 - V - B NPT

Si no necesita rosca a proceso pero si la rosca de la tapa, por favor indíquela en la referencia.

Estilo Ejemplo Referencia Máximo tamaño
compatible		 Diámetro
externo		 Espesor
Brida KF KF16 Tamaño 2 30mm 5.08mm
KF25 Tamaño 3 40mm 5.08mm
KF40 Tamaño 5 55mm 5.08mm
KF50 Tamaño 5 75mm 5.08mm
Brida CF DN16CF Tamaño 3 33.8mm 7.6mm
DN25CF Tamaño 4 54.0mm 11.9mm
DN35-40CF Tamaño 5 69.9mm 12.7mm
DN50CF Tamaño 5 85.7mm 16.0mm
DN63CF Tamaño 5 114.3mm 17.3mm
Todas las bridas se suministran en acero inox. 304L. Disponemos de bridas higiénicas y para uso alimentario, por favor contacte con nosotros para más detalles.
Las bridas CF son fijas, no giratorias y cumplen con la ISO3669-2017.
Las bridas KF son compatibles con los estandares de la ISO 2861.
Podemos suministrar otros tipos de brida bajo pedido (DIN, JIS, ANSI, etc.), contacte con nosotros para más detalles.

Tamaños, guía de presión1 para roscas BSPT, BSPP y NPT2

Cuerpo Tamaño No. de
elementos		 Tamaño 2 (1/4") No. de
elementos		 Tamaño 3 (1/2") No. de
elementos		 Tamaño 4 (3/4")
Sellante V V V
Ø Cable3 Máximo valor de presión (en bar) a 20°C según el material del sellante y diámetro del elemento1. Los valores mostrados sirven como guía para seleccionar el producto mas adecuado pero es el cliente quien mejor puede determinar el producto idóneo para su aplicación.
Conductor Ø Total
0.376mm 2.3mm 1 a 4 3 bar 1 a 8 3 bar 1 a 24 3 bar
  1. La guía de presiones está referenciada a una temperatura de 20°C. Los pasamuros Spectite(sup>®) han sido diseñados para proporcionar un sellado eficiente y restringir el movimiento del elemento a sellar bajo condiciones de presión o vacío. No obstante se aconseja proporcionar una restricción mecánica adicional cuando la diferencia de presión exceda el 50% de los valores mostrados a 20°C. Ante un incremento de temperatura cabe esperar una reducción del rango de presión. Los valores mostrados son una referencia pero es el cliente quien mejor puede determinar el
  2. Para otros tipos diferentes de conexión, ver el apartado de roscas.
  3. Cada elemento pre-instalado corresponde con un termopar estanco para autoclave aislado con PTFE - ver Detalles del Cable.
    Podemos suministrar sellantes ciegos (sin taladrar) para la serie ASF. En este caso indicar la palabra "BLANK" en el código de referencia. En este caso no podemos determinar los valores de presión soportados.
Tamaño 2 (Rosca 1/4" o equivalente) Tamaño 3 (Rosca 1/2" o equivalente) Tamaño 4 (Rosca 3/4" o equivalente)
Nota: la longitud puede variar ligeramente según el sellante utilizado y el diámetro del tubo.
Imagen Descripción Color del cable según normativa

Termopar "single shot" hermético especial para autoclaves, de construcción circular y aislado con PTFE, conductores de hilo sólido Ø0.376mm (AWG27). Diámetro total: 2.3mm.

La constitución "single shot" y su aislante de PTFE hace que este termopar sea estanco ante gases, vapores o líquidos, siendo ideal para aplicaciones de autoclave.

Códigos de colores disponibles según normativas IEC o ANSI.

Formulario de solicitud - Pasamuros de Presión y Vacío para Sensores de Autoclaves

1. Tamaño del Cuerpo del Racor

2. Rosca a Proceso

3. Tipo de Termopar

4. Código de Colores

5. Nº de Termopares

6. Tapa

7. Longitud de cable LADO TAPA

8. Longitud de cable LADO ROSCA

6a. Estilo B. Tipo de la Rosca de Tapa

9. Brida (opcional)

10. Cantidad

Información Adicional

Si no está seguro acerca del modelo de pasamuros que necesita, indíquenos brevemente los detalles de su aplicación y uno de nuestros experimentados ingenieros le ayudará a encontrar el modelo más adecuado.

O si lo desea, seleccione una de las diferentes opciones que se ofrecen en los cuadros desplegables y recibirá un presupuesto del pasamuros que ha seleccionado.
